Equipamiento del Sistema Termico
Colectores Solares
SolvisFera F65Superficie total40 m2
Unidades16 colectores
TipoPlano selectivo
Rendimiento n084%
Coef. a13.5 W/m2K
Coef. a20.015 W/m2K2
FluidoPropilenglicol 40%
Presion trabajo6 bar
Documentacion:

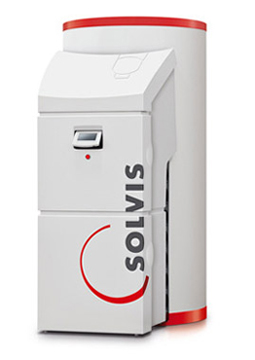

Sistema SolvisMax
SolvisMax Gas 45 x2Potencia nominal45 kW c/u
Potencia total90 kW
Modulacion20% - 100%
Rendimiento PCI98%
CombustibleGas natural
Clase NOx6 (bajo NOx)
ControlCascada auto.
ComunicacionModbus RTU/TCP
Documentacion:

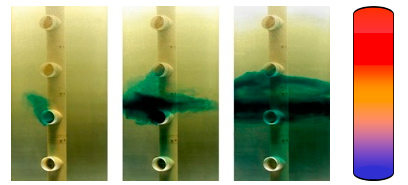

Deposito Estratificado
SolvisMax 957Capacidad950 litros x2
Altura2.1 m
Diametro0.79 m
EstratificacionMulticapa
Aislamiento100mm PU
Serpentin solar4.5 m2
Presion max.3.0 bar
Sondas temp.S1, S3, S9
Documentacion:
Grupo Hidraulico
Wilo Stratos PARABomba solarStratos Para 25/8
Caudal solar40 l/min
Bomba calef.Yonos Maxo 30/8
Caudal calef.3,000 l/h
Recirculacion ACSStar-Z Nova
Control bombasPWM 0-100%
Clase eficienciaA (EEI < 0.20)
Valvulas 3 vias5 mot. c/zona
Documentacion:
Sistema de Control
SolvisControl SC-3ControladorSolvisControl SC-3
Entradas analog.12 PT1000
Salidas rele8
Salidas PWM4
ComunicacionModbus TCP/RTU
WLAN2.4 GHz integrado
PantallaTouch 7"
App remotaSolvisRemote
Documentacion:
Edificio Residencia
Los OlivosSuperficie3,500 m2
Zonas calef.5
Habitaciones P11,200 m2
Habitaciones P21,200 m2
Zonas comunes1,100 m2
Ocupantes80 residentes
Demanda ACS4,000 l/dia
Potencia calef.~120 kW pico
Documentacion:

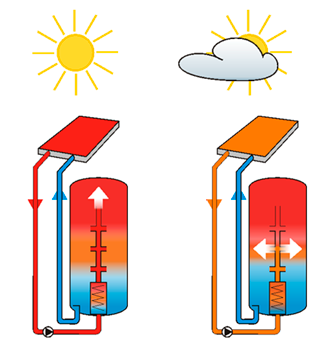

Esquema General del Sistema
